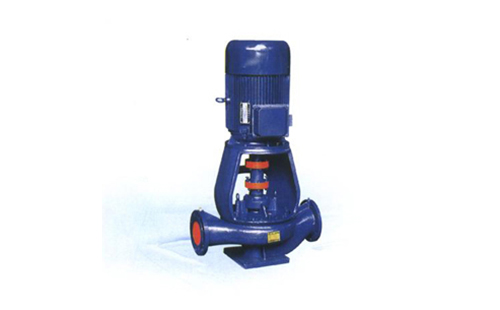

ISGB便拆式離心泵
產品詳情
產述：
ISGB型便拆立式管道離心泵是在ISG型泵的基礎上開發成功的一種結構新穎，技術高的產品。
該立式泵特別是在整體結構上進行大膽突破設計。采用獨立軸承體、泵軸支撐，解決了原來立式泵靠電機軸承支撐的不足之處；采用水力模型的葉輪，除去了原立式泵軸向力大的不足之處；電機采用Y系列標準通用電機，解決原立式泵加長軸電機配套更換難的問題；同時99.99％的便拆結構，解決了更換大功率水泵的軸承、機械密封、葉輪、泵軸的難題。
ISGB型便拆立式管道離心泵與國內同類產品相比，具有運轉更平穩、使用壽命長、配套更方便、維護保養更輕松等等，無可代替的優點。在立式泵系列產品中屬國內前列，是替代ISG型立式泵、IS型離心泵、S型雙吸泵等常規各種離心泵的理想產品。
二、產品特點：
1、ISGB型便拆立式管道離心泵立式結構，安裝調試方便，設計的電機和泵體采用聯接體聯接，同心度高、加工精度高，占地面積大大減少，縮減了泵房建筑投資30％一60％。底腳穩固、結構緊湊、精美的鑄造和外觀處理賦予立式離心泵新的美感，使產生品煥發藝術的魅力，可以和國外廠家立式泵媲美。
2、配用國內廠家生產的Y系列標準通用電機，運行平穩、噪音極低。
3、軸承采用良好的精密軸承，精度高、可靠性好、壽命長。
4、葉輪采用90年代很好可自平衡軸向力的水力模型，使得泵軸承和機械密封使用壽命大大延長。
5、電機軸承座內的軸承都配有加油孔和放油孔，對軸承的維護保養十分方便。
6、可拆卸硬性中間聯軸器，使泵起動無振動、無噪音，旋轉部件設有可靠的防護罩，
7、機械密封采用不銹鋼、碳化鎢、氟橡膠等材料制成，高壓，運行壽命長，無滲漏，對軸無磨損，保證工作環境整潔。
8、泵蓋結構設計新穎，只要卸下硬性中間聯軸器、泵蓋螺母，即可十分輕便取出軸承座。泵蓋、泵軸、葉輪等組合件，進行更換機械密封和葉輪，而不必拆卸電機、泵體和管道，維修方便快捷。
三、工作條件:
1、ISGB型便拆立式管道離心泵系統較高工作壓力為1．6MPa，即泵吸入口壓力+泵揚程≤1．6MPa(泵揚程工作壓力大于1．6MPa時應在訂貨另行提出，以便在制造時泵的過流部件和聯接部件采用鑄鋼)。
2、輸送介質為清水或物理化學性質類似清水的其它液體。(輸送介質帶有細小顆粒的應在訂貨時另行說明，以便裝配機械密封)。
3、環境溫度≤40℃，海拔高度≤1000m，相對濕度≤95%。
四、型號意義：
例如：ISGB100-160(I)AB
ISGB-便拆式離心泵
100-泵進、出口直徑(mm)
160-葉輪名義直徑(mm)
I-流量分類
AB-葉輪經1、2次切割
ISGB型便拆立式管道離心泵性能參數（高轉速2900r/min）：
型號 | 流量 (m3/h) | 揚程 | 電機功率 (kw) | 轉速 | 效率 | 汽蝕余量 |
>20-160 | 2.5 | 32 | 1.1 | 2900 | 25 | 2.3 |
>25-125 | 4 | 20 | 0.75 | 2900 | 36 | 2.3 |
>25-125A | 3.6 | 16 | 0.55 | 2900 | 35 | 2.3 |
>25-160 | 4 | 32 | 1.5 | 2900 | 32 | 2.3 |
>25-160A | 3.7 | 28 | 1.1 | 2900 | 31 | 2.3 |
>32-100(I) | 6.3 | 12.5 | 1.1 | 2900 | 54 | 2.0 |
>32-125 | 4.5 | 20 | 0.75 | 2900 | 45 | 2.3 |
>32-125(I) | 6.3 | 20 | 1.1 | 2900 | 43 | 2.3 |
>32-160 | 4.5 | 32 | 1.1 | 2900 | 44 | 2.3 |
>32-160A | 4.5 | 25 | 1.1 | 2900 | 42 | 2.3 |
>32-160(I) | 6.3 | 32 | 2.2 | 2900 | 42 | 2.3 |
>32-200 | 4.5 | 50 | 3 | 2900 | 45 | 2.3 |
>32-200A | 4 | 40 | 2.2 | 2900 | 40 | 2.3 |
>32-200(I) | 6.3 | 50 | 4 | 2900 | 33 | 2.0 |
>40-100 | 6.3 | 12.5 | 0.55 | 2900 | 54 | 2.3 |
>40-100A | 5.6 | 10 | 0.37 | 2900 | 52 | 2.3 |
>40-125 | 6.3 | 20 | 1.1 | 2900 | 46 | 2.3 |
>40-125A | 5.6 | 16 | 0.75 | 2900 | 45 | 2.3 |
>40-160 | 6.3 | 32 | 2.2 | 2900 | 40 | 2.3 |
>40-160A | 5.9 | 28 | 1.5 | 2900 | 39 | 2.3 |
>40-160B | 5.2 | 24 | 1.1 | 2900 | 38 | 2.3 |
>40-200 | 6.3 | 50 | 4 | 2900 | 33 | 2.3 |
>40-200A | 5.9 | 44 | 3 | 2900 | 31 | 2.3 |
>40-200B | 5.5 | 38 | 2.2 | 2900 | 29 | 2.3 |
>40-250 | 6.3 | 80 | 7.5 | 2900 | 28 | 2.3 |
>40-250A | 5.9 | 70 | 5.5 | 2900 | 28 | 2.3 |
>40-250B | 5.5 | 60 | 4 | 2900 | 27 | 2.3 |
>40-100(I) | 12.5 | 12.5 | 1.1 | 2900 | 62 | 2.3 |
>40-125(I) | 12.5 | 20 | 1.5 | 2900 | 60 | 2.3 |
>40-125(I)A | 11.2 | 17.2 | 1.1 | 2900 | 58 | 2.3 |
>40-160(I) | 12.5 | 32 | 3 | 2900 | 52 | 2.3 |
>40-160(I)A | 11.7 | 28 | 2.2 | 2900 | 51 | 2.3 |
>40-160(I)B | 10.5 | 22.5 | 1.5 | 2900 | 50 | 2.3 |
>40-200(I) | 12.5 | 50 | 5.5 | 2900 | 46 | 2.3 |
>40-200(I)A | 11.7 | 40 | 4 | 2900 | 45 | 2.3 |
>40-200(I)B | 10.5 | 35 | 3 | 2900 | 44 | 2.3 |
>40-250(I) | 12.5 | 80 | 11 | 2900 | 38 | 2.3 |
>40-250(I)A | 11.7 | 70 | 7.5 | 2900 | 38 | 2.3 |
>40-250(I)B | 10.8 | 60 | 7.5 | 2900 | 37 | 2.3 |
>50-100 | 12.5 | 12.5 | 1.1 | 2900 | 62 | 2.3 |
>50-125 | 12.5 | 20 | 1.5 | 2900 | 58 | 2.3 |
>50-125A | 11.2 | 17.2 | 1.1 | 2900 | 57 | 2.3 |
>50-160 | 12.5 | 32 | 3 | 2900 | 52 | 2.3 |
>50-160A | 11.7 | 28 | 2.2 | 2900 | 51 | 2.3 |
>50-160B | 10.5 | 22.5 | 1.5 | 2900 | 50 | 2.3 |
>50-200 | 12.5 | 50 | 5.5 | 2900 | 46 | 2.3 |
>50-200A | 11.7 | 44.5 | 4 | 2900 | 45 | 2.3 |
>50-200B | 10.5 | 35 | 3 | 2900 | 44 | 2.3 |
>50-250 | 12.5 | 80 | 11 | 2900 | 38 | 2.3 |
50-250A | 11.7 | 70 | 7.5 | 2900 | 38 | 2.3 |
50-250B | 10.8 | 60 | 7.5 | 2900 | 37 | 2.3 |
50-100(I) | 25 | 12.5 | 1.5 | 2900 | 69 | 2.5 |
50-100(I)A | 22.4 | 10 | 1.1 | 2900 | 67 | 2.5 |
50-125(I) | 25 | 20 | 3 | 2900 | 68 | 2.5 |
50-125(I)A | 22.4 | 16 | 2.2 | 2900 | 66 | 2.5 |
50-160(I) | 25 | 32 | 4 | 2900 | 63 | 2.5 |
50-160(I)A | 23.4 | 28 | 4 | 2900 | 62 | 2.5 |
50-160(I)B | 21.6 | 24 | 3 | 2900 | 58 | 2.5 |
50-200(I) | 25 | 50 | 7.5 | 2900 | 58 | 2.5 |
50-200(I)A | 23.4 | 44 | 7.5 | 2900 | 57 | 2.5 |
50-200(I)B | 21.6 | 37 | 5.5 | 2900 | 55 | 2.5 |
50-250(I) | 25 | 80 | 15 | 2900 | 50 | 2.5 |
50-250(I)A | 23.4 | 70 | 11 | 2900 | 50 | 2.5 |
50-250(I)B | 21.6 | 60 | 11 | 2900 | 49 | 2.5 |
50-315(I) | 25 | 125 | 30 | 2900 | 40 | 2.5 |
50-315(I)A | 23.4 | 110 | 22 | 2900 | 40 | 2.5 |
50-315(I)B | 21.6 | 93 | 18.5 | 2900 | 39 | 2.5 |
65-100 | 25 | 12.5 | 1.5 | 2900 | 69 | 2.5 |
65-100A | 22.4 | 10 | 1.1 | 2900 | 67 | 2.5 |
65-125 | 25 | 20 | 3 | 2900 | 68 | 2.5 |
65-125A | 22.4 | 16 | 2.2 | 2900 | 66 | 2.5 |
65-160 | 25 | 32 | 4 | 2900 | 63 | 2.5 |
65-160A | 23.4 | 28 | 4 | 2900 | 62 | 2.5 |
65-160B | 21.6 | 24 | 3 | 2900 | 58 | 2.5 |
65-200 | 25 | 50 | 7.5 | 2900 | 58 | 2.5 |
65-200A | 23.4 | 44 | 7.5 | 2900 | 57 | 2.5 |
65-200B | 21.6 | 37 | 5.5 | 2900 | 55 | 2.5 |
65-250 | 25 | 80 | 15 | 2900 | 50 | 2.5 |
65-250A | 23.4 | 70 | 11 | 2900 | 50 | 2.5 |
65-250B | 21.6 | 60 | 11 | 2900 | 49 | 2.5 |
65-315 | 25 | 125 | 30 | 2900 | 40 | 2.5 |
65-315A | 23.4 | 110 | 22 | 2900 | 40 | 2.5 |
65-315B | 21.6 | 93 | 18.5 | 2900 | 39 | 2.5 |
65-100(I) | 50 | 12.5 | 3 | 2900 | 73 | 3.0 |
65-100(I)A | 44.8 | 10 | 2.2 | 2900 | 72 | 3.0 |
65-125(I) | 50 | 20 | 5.5 | 2900 | 72.5 | 3.0 |
65-125(I)A | 44.8 | 16 | 4 | 2900 | 71 | 3.0 |
65-160(I) | 50 | 32 | 7.5 | 2900 | 71 | 3.0 |
65-160(I)A | 46.8 | 28 | 7.5 | 2900 | 70 | 3.0 |
65-160(I)B | 43.2 | 24 | 5.5 | 2900 | 69 | 3.0 |
65-200(I) | 50 | 50 | 15 | 2900 | 67 | 3.0 |
65-200(I)A | 46.8 | 44 | 11 | 2900 | 66 | 3.0 |
65-200(I)B | 43 | 37 | 7.5 | 2900 | 65 | 3.0 |
65-250(I) | 50 | 80 | 22 | 2900 | 59 | 3.0 |
65-250(I)A | 46.8 | 70 | 18.5 | 2900 | 59 | 3.0 |
65-250(I)B | 43 | 60 | 15 | 2900 | 58 | 3.0 |
